410G光學器件密封定位膠

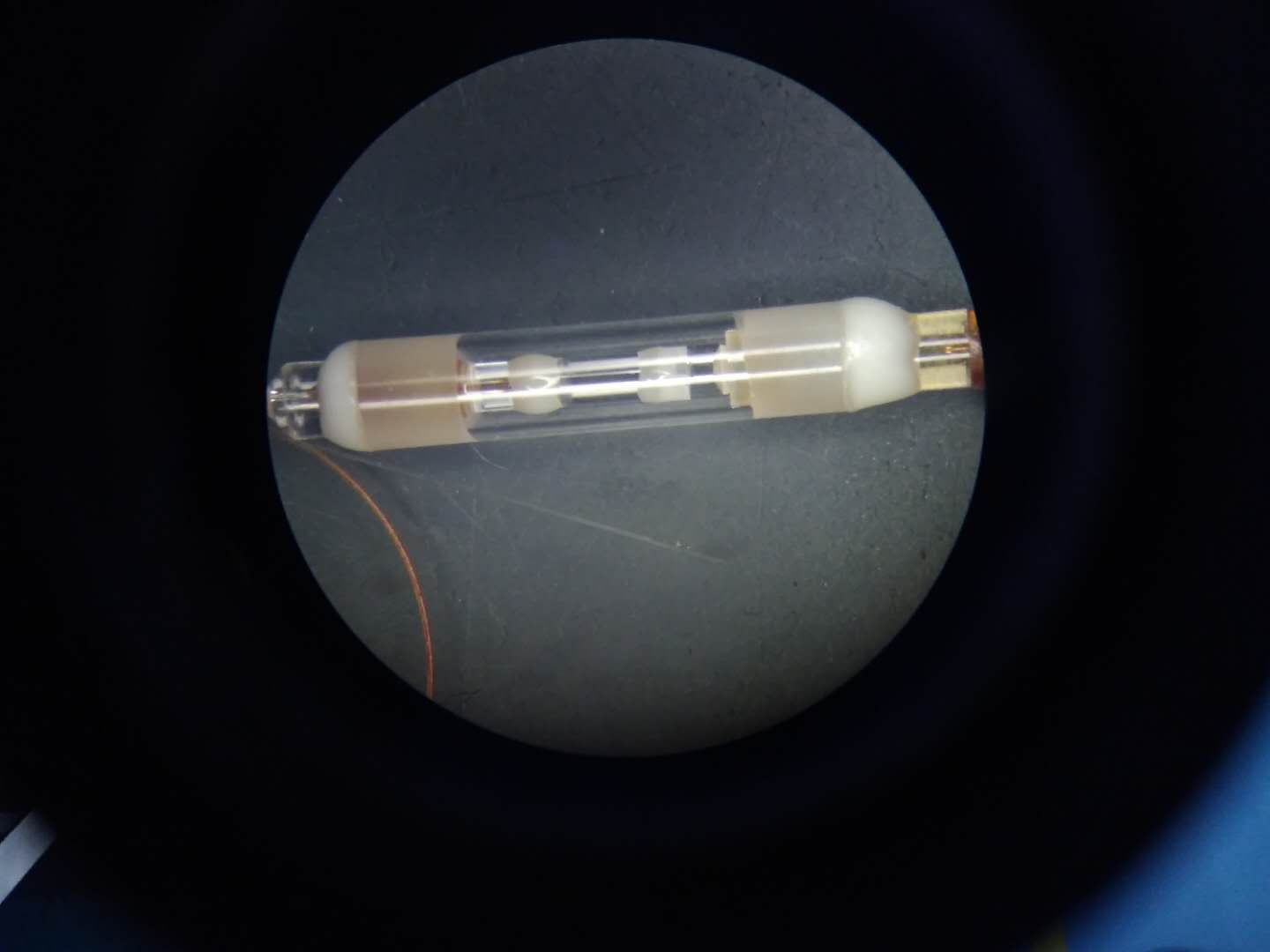

紫外光固化環氧膠410G專門針對芯片快速封裝定位、攝像頭模組定位、隔離器ROSA，半導體激光器等快速精確定位封裝而開發的產品。是一款具備快速定位能力的、低收縮環氧膠。依靠光固化的快速定位和熱固化的補強，完成工藝要求。具有高粘度、精密固定、耐高溫高濕特性；能快速精密定位，具有極低收縮，極低熱膨脹系數是一款高品質封裝膠水。
具備高觸變性，超低低流動性的特點；
典型用途
半導體激光器定位及封裝
光電元器件精密裝配、鏡頭等
PD WDM高速低能量封裝
隔離器ROSA
固化前特性
| 外觀 | 半透明的白色液體 |
| 填料化學成份 | 二氧化硅等 |
| 粘度（mpa.s)(旋轉粘度計）3#轉子（GB/T 2794-1995）25℃ | 100000 |
| 密度（g/cm3）（GB/T 13354-1992) | 1.83 |
固化條件
紫外光固化及熱固化，采用365波段點光源
| 光固化條件（參考值）400mW 1W-1.2W | 110秒 35-45秒 |
| 熱固化條件（110℃-130℃） | 60min |
上述固化條件是指南建議。固化條件（溫度和時間）可以基于客戶試驗和應用要求而不同，以及客戶的固化設備，爐負荷和實際烤箱溫度。
固化后特性
| 硬度（邵氏D） | >100D |
| 吸水率(%,24 小時@25℃)(GB/T 1034-1998) | 0.28 |
| TG℃ | >120 |
| 線性收縮率% | 0.25 |
| 導熱系數 | 0.7 |
| 電阻率 | 1015 |
| 抗拉強度MPa | 120 |
| 抗彎強度MPa | 60 |
| CTE(Tg 下） | 17 |
| CTE(Tg以上） | 42 |
使用說明
1、本產品在紫外線照射下快速固化定位，后加熱固化使得膠水達到使用強度。
2、對于紫外光固化，采用1200mW的LED燈，光照30-45秒。后固化需再110℃條件下，加熱固化1小時，具體工藝參數需根據實際使用條件測定。
注意事項
遠離兒童存放。
勿將已倒出的膠液再倒回原包裝，以免污染膠水。
本品對皮膚眼睛有刺激作用。若不慎接觸眼睛和皮膚，立即用清水沖洗并到醫院檢查。
一般信息
有關此產品的安全處理信息，請參閱
材料安全數據表（MSDS）。
包裝規格
訂貨代號：410G，
規 格：3ML/支 30ML/支
貯存條件
保質期（自生產日期起）：
0℃或以下， 6個月
